濱州渤�；钊�技術(shù)交流服務(wù)

應(yīng)濱州渤海活塞技術(shù)部邀請，我司協(xié)同中南大學(xué)輕合金研究所肖老師，于11月6~8日前往山東進(jìn)行AlTi5C0.2在鋁活塞熔鑄的試用及技術(shù)交流。

作為國內(nèi)領(lǐng)先、全球前四強(qiáng)的活塞制造企業(yè)，渤海活塞對技術(shù)的改善、創(chuàng)新和突破的精神以及嚴(yán)謹(jǐn)?shù)膽B(tài)度， 讓人欽佩。整個公司的管理，從熔鑄、造型到機(jī)械加工、倉儲，一致性的干凈、整潔、井井有條，現(xiàn)代化的先進(jìn)設(shè)備、立體式倉儲，讓人為之震撼，領(lǐng)略到行業(yè)領(lǐng)軍者的綜合實力。

此行的主要目的是解決其細(xì)化環(huán)節(jié)鋁鈦硼的細(xì)化時效及其中TiB₂的聚集沉淀帶來的一系列問題。

活塞生產(chǎn)中的細(xì)化工藝，所需時間較長，這就要求所用細(xì)化劑必須擁有超長的時效與穩(wěn)定性，而目前應(yīng)用比較廣泛的鋁鈦硼中，TiB₂大約在15分鐘左右便開始聚集沉淀，直接影響了細(xì)化時效及穩(wěn)定性，以及實際生產(chǎn)應(yīng)用的便利性。另外，TiB₂的團(tuán)聚造成的產(chǎn)品不良及對后期研磨刀具的損壞，也給活塞生產(chǎn)帶來比較負(fù)面的影響。

我司的AlTi5C0.2比較理想的解決了上述問題。

本次對比性試驗及試用，歷時兩天，共進(jìn)行了三次反復(fù)試驗，由渤海活塞張總主導(dǎo)安排實驗，技術(shù)部孟主任、徐工、范工參與執(zhí)行。細(xì)化標(biāo)的鋁合金AlSi12，配制每爐200kg鋁液，三次試驗的AlTi5C0.2添加量分別為2‰、2‰、6‰，添加位置分別為精煉除氣前、精煉除氣后并再攪拌2分鐘、精煉除氣前，實際細(xì)化時長均超過120分鐘，期間每20分鐘取一次樣，每次試驗共取6個樣塊。

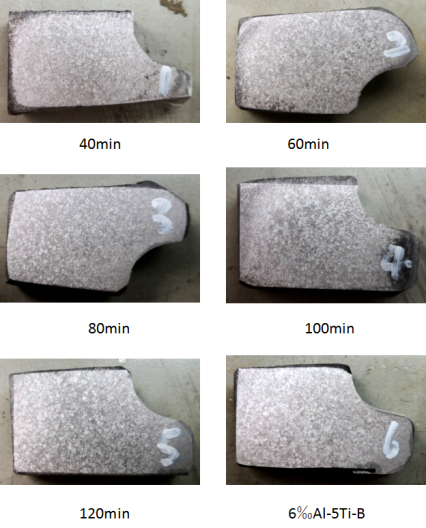

試驗證明，AlTi5C0.2在應(yīng)用于鋁硅合金（高硅）中，加入2‰即對合金起到細(xì)化作用；加入6‰對合金細(xì)化效果更好（細(xì)化時間120分鐘內(nèi)），與加入相同比率的Al-5Ti-1B相比（細(xì)化時間30分鐘內(nèi)），效果略好；在鋁液中加入AlTi5C0.2持續(xù)2小時，細(xì)化效果無明顯衰退。

關(guān)于AlTi5C0.2對鋁活塞的導(dǎo)熱性及其它力學(xué)性能的影響，渤�；钊�正在持續(xù)做進(jìn)一步測試論證。

本次技術(shù)交流服務(wù)，總體上取得積極的效果，為鋁活塞領(lǐng)域的細(xì)化問題帶來了更加優(yōu)化的解決方案。衷心期待AlTi5C0.2細(xì)化解決方案在鋁活塞領(lǐng)域的早日量產(chǎn)化應(yīng)用，衷心祝愿渤�；钊�繼續(xù)領(lǐng)軍遠(yuǎn)航。
